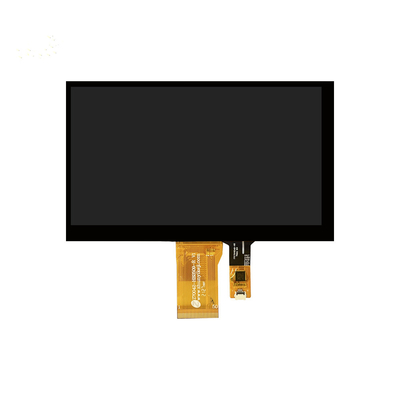

7 pulgadas IPS Industrial LCD Display 1024 * 600 300 Brillo 50PIN RGB HX8282-A11 + HX8696 con pantalla táctil capacitiva
| Lugar de origen | China. |
|---|---|
| Nombre de la marca | HuaXin |
| Certificación | ISO14001/ISO9001/IATF16949 |
| Número de modelo | Las condiciones de los datos de los datos de los datos de los datos de los datos de los datos de los |
| Cantidad de orden mínima | 1000 unidades |
| Precio | Negociable |
| Detalles de empaquetado | cartón de blister+foam box+bubble bag+inside carton+master |
| Tiempo de entrega | 6weeks~8weeks |
| Condiciones de pago | T/T |
| Capacidad de la fuente | 100 mil al mes. |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Tecnología de visualización | Display de pantalla LCD | Nombre | TFT de 7 pulgadas |
|---|---|---|---|
| Tamaño | 7" de largo. | Resolución | 1024x272 |
| Brillo | 300 cd/m2 | Interfaz | 50 pernos RGB |
| unidad de circuito integrado | GT911 | Ángulo de visión | Ángulo de visión libre |
| Resaltar | Display LCD industrial de 300 luminosidad,Pantalla LCD industrial de 7 pulgadas,1024*600 Pantalla LCD industrial |
||
Descripción de producto
ESHXT070010ACT01 V1.0-RF es un módulo de pantalla TFT de 7 pulgadas, 1024x272 Resolución, 50 PINS Interfaz RGB, brillo es 300 cd/m2 TFT LCD,El IC del conductor del módulo es GT911 y el ángulo de visión es libre (TFT LCD para industrial, electrodomésticos, juguetes, productos médicos)
Aa. Parámetros técnicos
| Sección 1 | Valores estándares | Unidades |
| Tipo de pantalla LCD | 7.0 TFT | - ¿Qué quieres decir? |
| Disposición de puntos | 1024 ((RGB) × 600 | Puntos |
| Matriz de filtros de color | Bandas verticales RGB | - ¿Qué quieres decir? |
| Modo de muestra | IPS/Transmisión/Normalmente negro | - |
| Dirección óptima de vuelo | Todos los | - ¿Qué quieres decir? |
| Tamaño del módulo | 164.9 ((W) × 100 ((H) × 5,5 ((T) ((Excluye FPC) | En el caso de los |
| Área activa | 154.08 ((W) × 85.92 ((H) | En el caso de los |
| Interfaz | RGB | - ¿Qué quieres decir? |
| Temperatura de funcionamiento | -20 ~ +70 | °C |
| Temperatura de almacenamiento | -30 ~ +80 | °C |
| Luz de fondo | LED de color blanco*27 | - ¿Qué quieres decir? |
Ab. CTP Información general
| El CTP | Tipo de producto | 3.5 |
| Dimensión de contorno | 164.90 ((W) × 100.0 ((H) X2.0 ((T) | En el caso de los |
| Área de contacto | 152.48X84. ¿Qué quieres decir?32 | En el caso de los |
| Número máximo de dedos | 5 puntos | - ¿Qué quieres decir? |
| IC del controlador | GT911 | - ¿Qué quieres decir? |
| dureza de la superficie | 3 horas | - ¿Qué quieres decir? |
| Temperatura de funcionamiento | -20 ~ +70 | °C |
| Temperatura de almacenamiento | -30 ~ +80 | °C |
B. Características ópticas del LCD
| Punto de trabajo | Condiciones | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | |
| Ángulo de visión (CR>10) |
En el plano horizontal | θL | 80 | 85 | - | Grado |
| θR | 80 | 85 | - | |||
| Válvulas de acoplamiento | θT | 80 | 85 | - | ||
| θB | 80 | 85 | - | |||
| Relación de contraste | En el centro | - | 800 | - | - | |
| Tiempo de respuesta | Aumentando | - | 5 | - | ms | |
| Se cae | - | 15 | - | ms | ||
C. Características de la luz de fondo LED
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad | Condición de ensayo |
| Válvula de alimentación | Vf | 9.0 | 9.6 | 10.8 | V. | Si = 120 mA |
| Corriente de suministro | Si es | - | 180 | - | - ¿Qué es? | - |
| Intensidad luminosa para LCM | - | - | 300 | - | cd/m2 | Si = 120 mA |
| Uniformidad para la CML | - | - | 80 | - | Porcentaje | Si = 120 mA |
| Tiempo de vida | - | - | 40000 | - | - ¿ Qué? | Si = 180 mA |
| Color de luz de fondo | Blanco | |||||

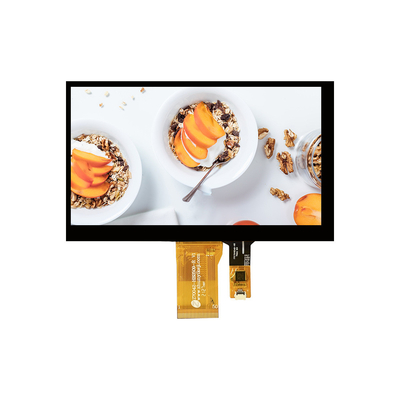

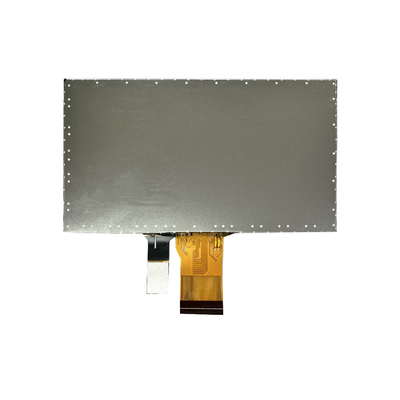

D. Imagen del producto
¿ Qué es eso?Dibujo
F: Conocimiento de los productos TFT
Diagrama de flujo de entrada del sustrato tft y de entrada del sustrato CF como se muestra a continuación
Estructura del TFT como se muestra a continuación
G: Información sobre la empresa
Ventajas de Huaxin:
1. base de fábrica ubicada en la ciudad del interior que tiene un coste
2. los equipos nuevos más avanzados que pueden mantener la calidad estable
3. la mayoría de los procesos utilizan equipos totalmente automáticos que tienen eficacia y calidad estable
4. ingenieros profesionales y directores de producción que trabajan en el campo de la LCD desde hace más de 20 años
5. diseño propio para productos personalizados
Nuestros certificados
1.ISO14001/
2.ISO9001/IATF16949 Las condiciones de las pruebas de calidad se especifican en el anexo I.
3.SGS del módulo LCD
- La Comisión ha adoptado las medidas necesarias para que se cumplan los requisitos establecidos en el apartado 1 del artículo 2, apartado 3, del Reglamento (CE) no 1225/2009.
- Hubei. Enshi.
- Fecha de fundación:2009
- Empresa de alta tecnología que trabaja principalmente en investigación y desarrollo, produce y vende LCD,LCM,TFT, retroiluminación,OLED
- LCD incluye: VA,TN, HTN, STN, FSTN, CSTN y otras series
- El LCM incluye: COB,TBA, COG,TP, retroiluminación LED y otras series
- capital registrado: veinte millones
- personal actual: más de 500
- La RD representa el 10%
- La CQ representa el 15%
H: Capacidad de producción
| Producción anual Capacidad |
2021 (actualmente) | 2022 (objetivo) | 2023 (desafío) | 2024 (desafío) | 2025 (desafío) | En el caso de la | ||
| LCD del producto Capacidad |
4.5 | 9 | 9 | 9 | 9 | Unidad:miles de Logaritmos/día |
||
| Producto de la CML Capacidad |
70 | 150 | 300 | 450 | 450 | Unidad: Mil pieza/día |
||
| Luz de fondo en el producto Capacidad |
100 | 200 | 300 | 500 | 500 | Unidad: Mil pieza/día |
||
| Producto OLED Capacidad |
10 | 20 | 30 | 40 | 50 | Unidad: Mil pieza/día |
||
I: Aplicación del producto
1. navegación de automóviles e impresora
2. videollamadas y publicidad
3.Dispositivos automotrices y médicos
4.equipos de acondicionamiento físico y dispositivos portátiles
5Control industrial y aplicación en el hogar
J: Características de las pantallas TFT
1Calidad de imagen: las pantallas TFT ofrecen una excelente calidad de imagen con alta resolución, nitidez y precisión de color.
2Tiempo de respuesta: Las pantallas TFT tienen tiempos de respuesta rápidos, lo que significa que pueden encender y apagar rápidamente los píxeles.
3Ángulos de visión: las pantallas TFT suelen proporcionar ángulos de visión amplios,que permite ver la pantalla claramente desde diferentes posiciones y ángulos sin cambios significativos de color o pérdida de calidad de imagen.
4Eficiencia energética: las pantallas TFT son energéticamente eficientes en comparación con otras tecnologías de visualización.
5Tamaño y flexibilidad: Las pantallas TFT se pueden fabricar en varios tamaños, desde pequeñas pantallas para dispositivos de mano hasta paneles grandes para televisores y monitores.
6Iluminación de fondo: La mayoría de las pantallas TFT requieren un sistema de iluminación de fondo, como la iluminación de fondo LED (diodo emisor de luz), para iluminar la pantalla.
7. Amplias aplicaciones:
K: ¿Hay inconvenientes o limitaciones en el uso de pantallas TFT?
1Ángulos de visión limitados:
2Relación de contraste limitada
3Iluminación de fondo y consumo de energía
4Tiempo de respuesta y movimiento borroso
5Flexibilidad limitada
6. Gama de colores limitada
